JSP ultrafijne poederclassificator

Productvoordelen

(1) Het gebruik van de ultrafijne poederclassificator uit de JSP-serie schept de noodzakelijke voorwaarden voor de productie van ultrafijne poederproducten met een hoog oppervlaktegewicht. De ultrafijne poederclassificator uit de JSP-serie heeft een hogere classificatienauwkeurigheid voor ultrafijne poeders en de deeltjesgrootte van het poeder kan willekeurig worden aangepast binnen het bereik van 1 ~ 20 μm. Het fijnheidsbereik van niet-minerale ultrafijne poederbereiding is: 650 m/kg ~ 1000 m/kg. Uitgerust met een zeer efficiënte kogelmolen, is de materiaaltemperatuur tijdens de materiaalverwerking lager dan 110 ℃ en is de maalefficiëntie hoger.

(2) De classificatie-efficiëntie van de classificator bereikt meer dan 80%. Door de hoge poederselectie-efficiëntie wordt de productiecapaciteit van het sorteersysteem sterk vergroot. Vergeleken met het open-circuit maal- en sorteersysteem kan het de productie met 25% ~ 50% verhogen; de toename neemt toe met de afname van de fijnheid.

(3) Het stroomverbruik is verminderd. Het energieverbruik per eenheid van het systeemslijpsysteem kan met 20% ~ 30% worden verminderd in vergelijking met het open circuitslijpsysteem. (4) Schone emissies, hoog niveau van beleefdheid, eenvoudige processtroom. Het systeem maakt gebruik van zeer efficiënte apparatuur voor het verzamelen van micropoeders, en bij volledige onderdruk is de stofemissie (onder standaardomstandigheden) minder dan 10 mg/㎡.

(5) Het uniek ontworpen classificatiestroomveld en het verticale classificatiewiel kunnen de deeltjesgrootte van het product classificeren, de wrijving tussen het poeder en het classificatiewiel verminderen en de levensduur van het classificatiewiel aanzienlijk verlengen.

(6) Het materiaalcontactdeel maakt gebruik van keramisch of austenitisch roestvrij staal voor slijtvastheid, en het afgeronde hoekontwerp vermijdt energieverbruik veroorzaakt door wervelstromen. De vloeistofweerstand wordt verminderd en de slijtage wordt sterk verminderd. Het voldoet aan de GMP-vereisten.

Werkingsprincipe

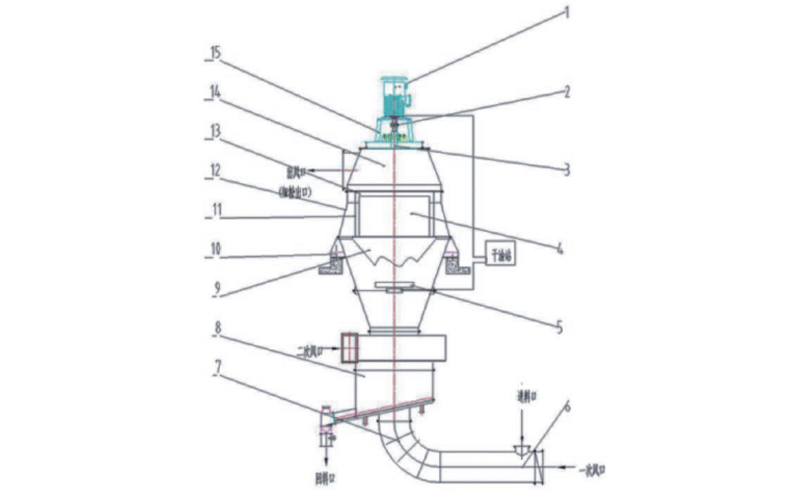

De behuizing bestaat uit bovenste en onderste kegels, een afsluitdeksel en een astrechter. De behuizing is voorzien van steunplaten, leischoepen en luchtafdichtingen. Inspectiedeuren bevinden zich aan de zijkanten en bovenkant van de behuizing. Het bovenste gedeelte van de behuizing ondersteunt het gewicht van de motor, het reductiedeel en de steunen die zijn verbonden met de hoofdas van de classificator.

Het roterende gedeelte bestaat uit de rotor, de koppeling en de hoofdas. De rotor is vastgemaakt aan de hoofdas, die door de transmissie draait. De rotor is de kern van de classificator. De hoofdas en lagers zijn gemonteerd op een hoofdasbus. De lagers worden gesmeerd met droge olie en afgedicht met een rubberen skeletolieafdichting.

Het grondmateriaal wordt in de inlaat van de classificator gevoerd, waar het door de primaire luchtstroom wordt verspreid en tussen de leischoepen en de rotor wordt getransporteerd. Classificatie vindt plaats binnen de roterende luchtstroom, voornamelijk gebaseerd op het evenwicht tussen de middelpuntvliedende kracht en de middelpuntzoekende kracht van de roterende luchtstroom, waardoor een effectieve classificatie wordt bereikt. De secundaire luchtinlaat dient als luchtinlaat naar het luchtverdeelapparaat. Grove deeltjes stromen naar beneden in het apparaat, waar ze worden verspreid en gescheiden door de secundaire luchtstroom bij de leischoepen. Niet-geselecteerde fijne deeltjes worden door de luchtstroom naar boven meegevoerd en komen opnieuw in de primaire scheidingszone terecht. Verdere grove deeltjes die naar beneden stromen, passeren de trechter en worden verder gescheiden door de tertiaire lucht, die eventuele fijne deeltjes die met het grove poeder zijn vermengd, verder verwijdert. Het geselecteerde grove poeder wordt via de grofpoederuitlaat afgevoerd. Het fijne poeder wordt samen met de lucht door een gebogen buis door het rotorcentrum afgevoerd en als eindproduct opgevangen in een stofafscheider.

Deze machine werkt onder negatieve druk en de scheidingslucht kan stofrijke lucht, buitenlucht of een mengsel van beide zijn. De primaire en secundaire gassen komen de classificator binnen via hun respectievelijke luchtinlaten, vormen wervels door de vaste geleidingsbladen onder een bepaalde hoek en het rooster van de rotor, en de tertiaire lucht wordt in de classificator geblazen vanuit het onderste deel van het luchtstroomverspreidingsapparaat.

Technische specificaties
