Ultrafijne poederclassificator

Productvoordelen

Vergeleken met traditionele poederclassificatoren biedt de ultrafijne poederclassificator uit de TS-CX-serie de volgende uitstekende voordelen:

1. Stabiel classificatieprincipe. Het unieke structurele ontwerp maakt gebruik van zijdelingse toevoer, een naar beneden bewegende strooischijf en een neerwaartse inlaatluchtstroom, waarbij zwaartekracht, centrifugale en vlakke vortexclassificatieprincipes worden geïntegreerd om meertrapsscheiding te bereiken.
2. Hoog aanpassingsvermogen. De instelbare snelheid en het luchtvolume van de kooirotor maken de verwerking van poeders met verschillende dichtheden en fijnheidsvereisten mogelijk, zoals ontzwavelingspoeder op calciumbasis, ultrafijne kaolien, titaniumdioxide, slakkenmicropoeder, ultrafijne vliegas en cement. Het kan worden gebruikt als hulpapparaat voor maalsystemen met gesloten circuit of als directe classificator voor poeders zoals vliegas.
3. Handige fijnheidscontrole. De hoofdas van de classificator maakt gebruik van traploze snelheidsregeling, waardoor een gemakkelijke fijnheidsregeling mogelijk is door simpelweg de snelheid van de hoofdas en het luchtvolume van de ventilator te variëren. Het aanpassingsbereik is breed en de fijnheidsaanpassing is handig, gevoelig en betrouwbaar.
4. Aanzienlijke energiebesparing. Het gehele uitrustingssysteem heeft een gestroomlijnd ontwerp, waardoor de systeemweerstand aanzienlijk wordt verminderd en aanzienlijke energiebesparingen worden gerealiseerd.
5. Hoge poederselectie en classificatie-efficiëntie. De machine bereikt een poederselectie-efficiëntie van meer dan 85%.
6. Verbeterde productkwaliteit. De oppervlakte van het eindproduct kan oplopen tot meer dan 450 m²/kg, met een zeefresidu van 45 µm van minder dan 5%.
7. Lange levensduur. Zeer slijtvaste componenten zoals de sorteerschijf, cycloon-slakhoorn, leischoepen, rotor-sorteerschoepen, rotor-luchtsluisschoepen en grofpoederkegel ondergaan een anti-slijtagebehandeling. De classificator is bekleed met een nieuwe slijtvaste legeringsplaat, waardoor de slijtage aanzienlijk wordt verminderd en de levensduur van de apparatuur effectief wordt verlengd.
8. Het koelsysteem van de onderste lagers van de hoofdas maakt gebruik van de ontwerpprincipes voor onderzeese smering van het Tianjin Instituut en bevat geïmporteerde Duitse afdichtingen, waardoor de twee belangrijkste problemen van smeerolielekkage en asindringing in de lagers effectief worden aangepakt, waardoor de levensduur van het onderste lager effectief wordt verlengd. 9. De hele machine wordt onderworpen aan een dynamische balanceringstest voordat deze de fabriek verlaat om ervoor te zorgen dat de dynamische balanceringsnauwkeurigheid het G63-niveau bereikt; de circulatieventilator uitgerust met de classificator heeft een integrale fundering van staalconstructie en is op de fundering geïnstalleerd met elastische schokabsorberende kussens, die de impact van de ventilatortrillingen op de fundering verminderen en de hele machine zeer stabiel maken tijdens bedrijf.

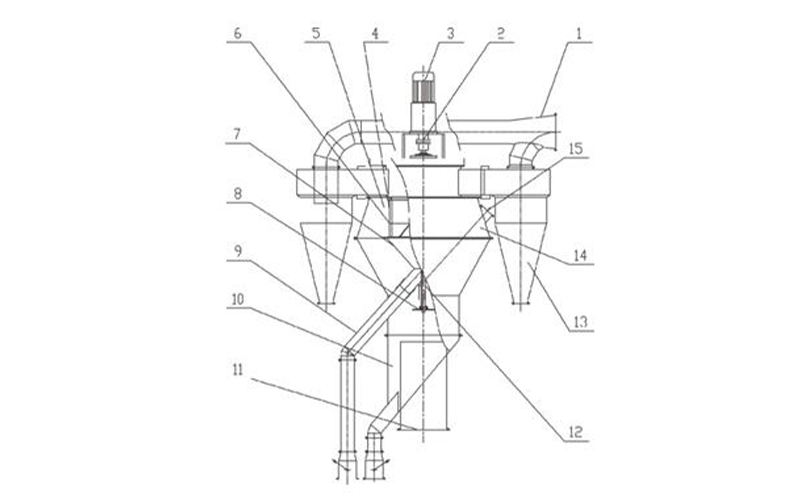

Werkingsprincipe

Door verbeteringen beschikt dit product nu over drie verschillende secties: poederdispersie, classificatie en verzameling.

1. Verspreidingssectie: De spreidbak is verplaatst van de bovenkant van de roterende kooi naar de onderkant van de onderste kegel, de invoerpoort is verplaatst naar de buitenkant van de roterende kooi en de luchtinlaat is van de zijkant naar de onderkant verplaatst, gericht naar de spreidbak. Deze verbeteringen hebben de volgende voordelen opgeleverd:

(1) Het effectief scheiden van de dispersie- en selectiegebieden elimineert interferentie tussen grove en fijne deeltjes tijdens het classificatieproces, waardoor wordt voorkomen dat kleine hoeveelheden grof poeder in het eindproduct worden geblazen en het bereik van de deeltjesgrootteverdeling wordt verkleind. Er is een lagere classificatiezone gecreëerd, waardoor de belasting op het hoofdclassificatiegebied wordt verminderd.

(2) De omschakeling naar een lagere luchtinlaat verhoogt de materiaalverspreidingssnelheid onder de strooibak, vergroot de verspreidingsruimte en verbetert de verspreiding van het voer aanzienlijk. Dit elimineert ook de ongelijke luchtverdeling in het classificatiegebied, veroorzaakt door luchtinlaat aan de zijkant, waardoor de windweerstand wordt verminderd.

2. Classificatiesectie: De structurele verbeteringen creëren hogere en lagere classificatiezones.

De lagere classificatiezone voert voornamelijk zwaartekrachtclassificatie uit. Het materiaal wordt door de strooischijf verspreid en door de wind omhoog geblazen. Zwaartekracht en windweerstand werken in op het materiaal, waardoor grove deeltjes naar beneden dalen en fijnere deeltjes met de wind opstijgen, wat resulteert in classificatie. Terwijl de fijne deeltjes met de wind opstijgen, vermindert de uitgezette cilinderdoorsnede de windsnelheid, waardoor sommige grotere deeltjes van richting veranderen en zinken, wat leidt tot verdere classificatie.

In de bovenste classificatiezone wordt het gehele stromingsveld geoptimaliseerd met behulp van aerodynamische analyse. Er is een vortexclassificatiezone ingebouwd, bestaande uit gebogen leischoepen en een kooirotor. Dit zorgt voor een uniform en stabiel luchtstroomveld op het oppervlak van de classificatiering. De relatieve fout in de luchtstroomsnelheid op elk punt op hetzelfde verticale oppervlak is minder dan 3%, wat een nauwkeurige classificatie garandeert. De luchtstroom, die poeder vervoert, komt tussen de gebogen leischoepen en de kooi binnen, wat resulteert in centrifugale sedimentatieclassificatie. De schijfvormige classificatierotor roteert met een constante snelheid, waardoor een stabiel roterend luchtstroomveld binnen de classificator ontstaat. Deze wervelende luchtstroom werkt in op het poeder, waardoor een balans ontstaat tussen middelpuntvliedende kracht en weerstand, waardoor een ultrafijne poederclassificatie wordt bereikt.

3. Opvangzone: Het verzamelen van poeder wordt uitgevoerd met behulp van een vortex-cycloonstofafscheider met lage weerstand of een stofafscheider met een airbox-pulszak. (Aangezien cyclonische stofafscheiders geen ultrafijne poeders kunnen verzamelen, wat zal resulteren in ultrafijne poedercirculatie, wordt een luchtbox-pulszakstofafscheider gebruikt om ultrafijne poedercirculatie te voorkomen, het ultrafijne poedergehalte in het product te verhogen en de efficiëntie van de poederselectie te verbeteren. Dit is de keuze van de gebruiker.)
