Wervelbedstraalmolen

Productvoordelen

1. Deeltjesgroottebereik (D50): 1-45 micron, met uitstekende sfericiteit en een smalle deeltjesgrootteverdeling.
2. Het verpulveringsproces wordt tot stand gebracht door de botsing van de materialen zelf, wat resulteert in volledig autogeen malen, een hoge productzuiverheid en minimale slijtage van de apparatuur.
3. Mediavrije verpulvering bij constante of lage temperatuur is bijzonder geschikt voor het verpulveren van warmtegevoelige, suikerhoudende en vluchtige materialen met een laag smeltpunt.
4. Geschikt voor het droog verpulveren van verschillende materialen met een Mohs-hardheid van 9 of minder, vooral voor het verpulveren van materialen met een hoge hardheid, hoge zuiverheid en hoge toegevoegde waarde.
5. Het gehele systeem is voorzien van gesloten verpulvering, wat resulteert in een laag stof- en geluidsniveau, waardoor een schoon en milieuvriendelijk productieproces wordt gegarandeerd.
6. De rotorsnelheid van de classificator wordt met een variabele frequentie geregeld, wat een flexibele aanpassing van de deeltjesgrootteverdeling mogelijk maakt.
7. Het besturingssysteem is programmeerbaar en eenvoudig te bedienen.
8. Optioneel explosiebestendig ontwerp en uitbreidbaar naar een stikstofcirculatiesysteem voldoen aan de eisen voor ultrafijne verpulvering van brandbare, explosieve en oxideerbare materialen.

Werkingsprincipe

De luchtstroommolen vormt samen met een cycloonafscheider, stofafscheider en ventilator met geïnduceerde trek een compleet verpulveringssysteem. Na te zijn gefilterd en gedroogd, wordt perslucht via een Laval-mondstuk met hoge snelheid in de verpulveringskamer geïnjecteerd. Op het kruispunt van meerdere hogedrukluchtstromen wordt het materiaal herhaaldelijk verpulverd door botsing, wrijving en afschuiving. Aangedreven door de zuigkracht van de ventilator wordt het verpulverde materiaal via de stijgende luchtstroom naar de classificatiezone gevoerd. De krachtige middelpuntvliedende kracht die wordt gegenereerd door de snel roterende classificatieturbine scheidt de grove en fijne materialen. Fijne deeltjes die aan de vereiste deeltjesgrootte voldoen, passeren het classificatiewiel en worden opgevangen in de cycloonafscheider en stofafscheider, terwijl de grove deeltjes naar de verpulveringszone afdalen voor verdere verpulvering.

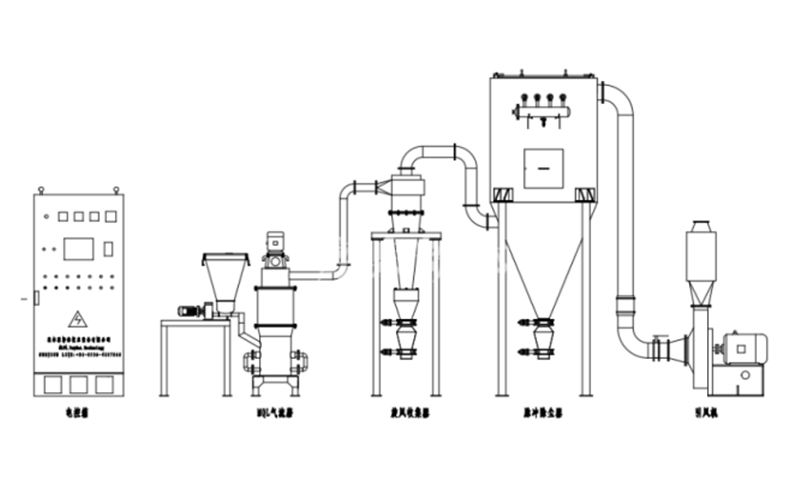

Processtroomschema:

Technische specificaties

Horizontaal type

Verticaal type
